mini xlr femelle / xlr mâle

[23bertrand]

je sais pas si le forum accepte de telle questions mais :

je cherche deux broches (mini xlr femelle <->xlr mâle) pour raccorder une bricole de micro capsules à un recorder (ce même adaptateur fourni le 48v et adapte l'impédance). mais je ne trouve que des fournisseurs à 35 euros pièces. si quelqu'un a une idée pour ce raccord bizarre...

merci d'avance (la bricole m'a déjà couté plus cher que ces capsules omnis -têtes d'épingle, 007 style)


par exemple, là, ya trois prix (EMA300P) mais je comprend pas l'allemand et ne sais si c'est bien le même produit...

(http://www.preisroboter.de/search.php?s ... 0&min=&max)

si jamais...

bertrand

[guibson]

je n'ai hélas pas la réponse mais je déplace ton sujet dans matériel, périphérique où il me semble plus à sa place (faute de mieux)
good luck :=)

[cheto]

par exemple, là, ya trois prix (EMA300P) mais je comprend pas l'allemand et ne sais si c'est bien le même produit...

pour la traduction je pense que xyz parle un peut l'allemand

[xyz]

que dal cheto enfin que des bases j'ai tout oublié et en plus je trouve cette langue pas super agréable à l'oreil....

Sinon j'ai pas la réponse non plus mais Alexis "le roi de la bidouille" devrait arriver avec du renfort

a+

[Alexis]

J'entends bricole ... oui ? C'est moi

En fait.. tu cherche à brancher un micro miniature sur fiche type mini-xlr vers une console avec alim phantom...
Le produit dont tu parle semble convenir, c'est même pas si chère par rapport à du fait maison.

Je n'ai pas fait allemand, mais google seconde langue, j'ai donc utilisé les outils linguistiques et là... margie... la description devien presque compréhensible :

pour le raccordement d'ECM-300W, d'ECM-300D, d'ECM-300B et d'ECM-300L à un bureau de mélange avec 48-V-Phantomspeisung ? XLR-Stecker et de Mini-XLR-, 3-polig

Google m'a même appris que Stecker voulait dire prise (M'en serait douter!) et pour polig j'imagine que c'est pôle, mais ça y me l'a pas dit...

Donc... ça a l'aire bon .. La seul question qu'il faut se poser, c'est si c'est bien la bonne fiche exactement... car je crois que le mini-xlr c'est pas hyper formaté... Quelqu'un utiliserait-il des hf régulièrement, et pourrait nous parler de ces connecteurs ?
Je sais que chez sennheiser et dpa c'est pas de l'xlr, chez shure c'est du mini xlr .... 3 points ? mais chez les autres ça peut varier.

L'autre question, c'est quel est la tension phantom qui ressort de cet adaptateur, est ce que ça reste du 48 ou est ce que ça adapte la tension pour les micros qui sont prévu pour tourner sur plus basse tension (pour les hf notement..) ... quelque chose entre 9 et 12 volts je crois... à confirmer par des pros de la capsule miniature et du pocket hf

[Alexis]

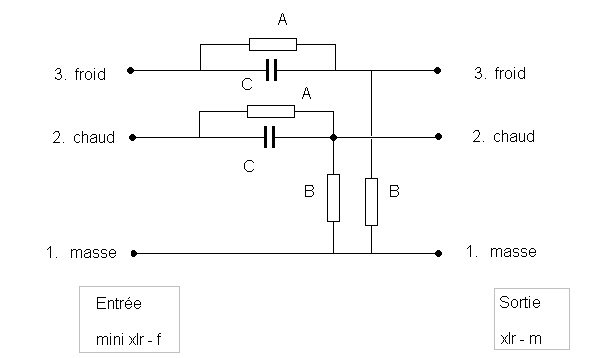

Sinon, pour ce qui est de la bricole voilà un petit schema de base vite fait, un bête pont diviseur de tension et un condensateur pour ne pas atténuer le signal (prendre un condensateur non polarisé). Je n'ai pas fais de calculs, mais si on prends des valeurs identiques pour les resistances on devrait diviser la tension par deux, donc si on prends 2kOhms pour A et B, on a 24volts au lieux des 48 volts habituels de la phantom. Pour le condensateur ... beh ... prennez ce que vous avez sous la mains et essayez genre entre 0,47 µF et 10µF ça fera l'affaire, en générale on utilise 1µF ou 4,7µF pour des condensateurs de liaison, histoire de ne bouffer ni grave ni aigu.

[Edit] Attention, le schema ci dessous a les entrées et sortie inversés voir le schema suivant ! Merci DM1000

[DM1000]

Phantomspeisung = Alimentation fantôme.

J'en profite pour rappeler qu'il existe un mot bien français pour désigner la silhouette revêtue d'un drap blanc qu'on peut fugitivement apercevoir dans un manoir hanté : il s'agit d'un fantôme.

Pourquoi faut-il absolument écorcher la langue française en écrivant tout à l'anglaise ?

[Burns]

nein

[DM1000]

Alexis, ton schéma est à l'envers car le coté XLR mâle est bien la sortie mais pour la modulation. Pour l'alim fantôme, le courant circule de la sortie (coté appareil) vers le micro.

D'autre part, pour l'atténuation, il faut prendre en compte pour le diviseur de tension les résistances à l'intérieur de l'appareil qui amènent l'alimentation fantôme sur les broches 2 et 3 de la prise XLR. On trouve le + souvent 6.8 ou 8.2 Kohms.

Et pour le condensateur, vu les impédances auquelles on travaille (vers 1 Kilohm) la valeur serait plutôt 4.7 micro farads (f = 1/2pi R C) pour ne pas couper les basses trop haut.

Il faut énormément se méfier des bidouilles sur une liaison micro, car :
- les niveaux sont très faibles, et le bruit propre des composants va s'ajouter à la modulation et s'entendre.
- rajouter des résistances dans une liaison augment l'impédance propre de la liaison et donc sa sensibilité aux parasites.
- un préampli de micro est concu pour donner le meilleur résultat sur une impédance spécifique. Modifier celle-ci en rajoutant des condensateurs et des résistances peut beaucoup changer la qualité du son.

Dans le cas de ton schéma, les deux résistances B vont se retrouver en parallèle avec la sortie du préampli interne du micro, créant une charge trop importante pour lui. Le résultat sera au mieux une forte atténuation, au pire, la saturation du signal.

[Alexis]

Dans le cas de ton schéma, les deux résistances B vont se retrouver en parallèle avec la sortie du préampli interne du micro, créant une charge trop importante pour lui. Le résultat sera au mieux une forte atténuation, au pire, la saturation du signal.

Mm... j'aurais dit qu'elles sont en série de la sortie du preamp micro, puisqu'on sort par point chaud et point froid ... mais pourquoi pas, tu peu expliquer stp ?

Il faut énormément se méfier des bidouilles sur une liaison micro

Entièrement d'accord, ce que je montre est uniquement à des fins de compréhension du système, et ça peut expliquer également les différence de prix entre les simples adaptateurs xlr - xlr et les adaptateurs avec électronique embarqué, passifs, voir même actif afin d'éviter justement ces problèmes d'adaptation d'impedance... Entre 30 € et une centaine d' €.

D'autre part, pour l'atténuation, il faut prendre en compte pour le diviseur de tension les résistances à l'intérieur de l'appareil qui amènent l'alimentation fantôme sur les broches 2 et 3 de la prise XLR. On trouve le + souvent 6.8 ou 8.2 Kohms.

Oups ! toutafé, du coup, il faudrait baisser la valeur de la resistance A et peut être augmenter celle de B.

Alexis, ton schéma est à l'envers car le coté XLR mâle est bien la sortie mais pour la modulation. Pour l'alim fantôme, le courant circule de la sortie (coté appareil) vers le micro.

OUPS !!!! Désolé, j'ai vraiment du répondre un peu vite

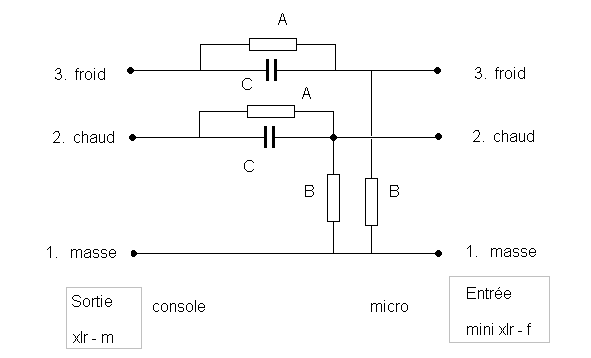

voici le schema corrigé.
Pour simplifier l'adaptateur et s'affranchire des problèmes de condensateur, on peut retirer les resistances A et les condensateurs C, du coup on se restrouve avec 24Volts si on place 6,8kOhms pour la resistance B.
